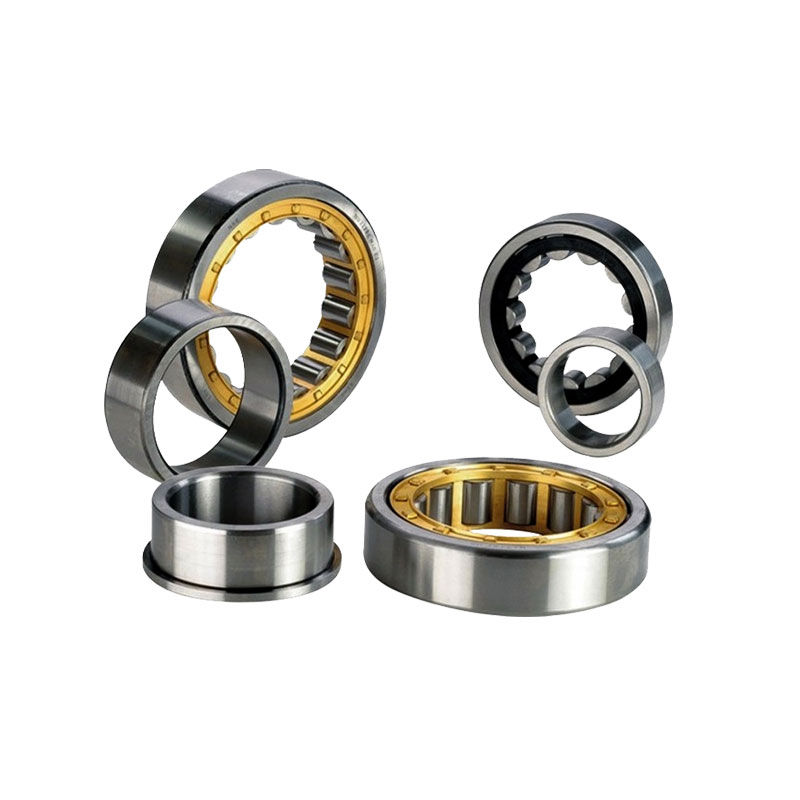

圆柱滚子与滚道为线接触轴承。负荷能力大,主要承受径向负荷。滚动体与套圈挡边摩擦小,适于高速旋转。根据套圈有无挡边,可以分有NU、NJ、 NUP、 N、NF等单列圆柱滚子轴承,及NNU、NN等双列圆柱滚子轴承。该轴承是内圈、外圈可分离的结构。
内圈或外圈无挡边的圆柱滚子轴承,其内圈和外圈可以向轴向作相对移动,所以可以作为自由端轴承使用。在内圈或外圈有双挡边,另一个套圈有单个挡边的圆柱滚子轴承,可以承受一定程度的一个方向轴向负荷。-般使用钢板冲压保持架,或铜合金车制实体保持架。但也有一部分使用聚酰胺成形保持架。
大中型电动机、机车车辆、机床主轴、内燃机、发电机、燃气涡轮机、减速箱、轧钢机、振动筛以及起重运输机械等。

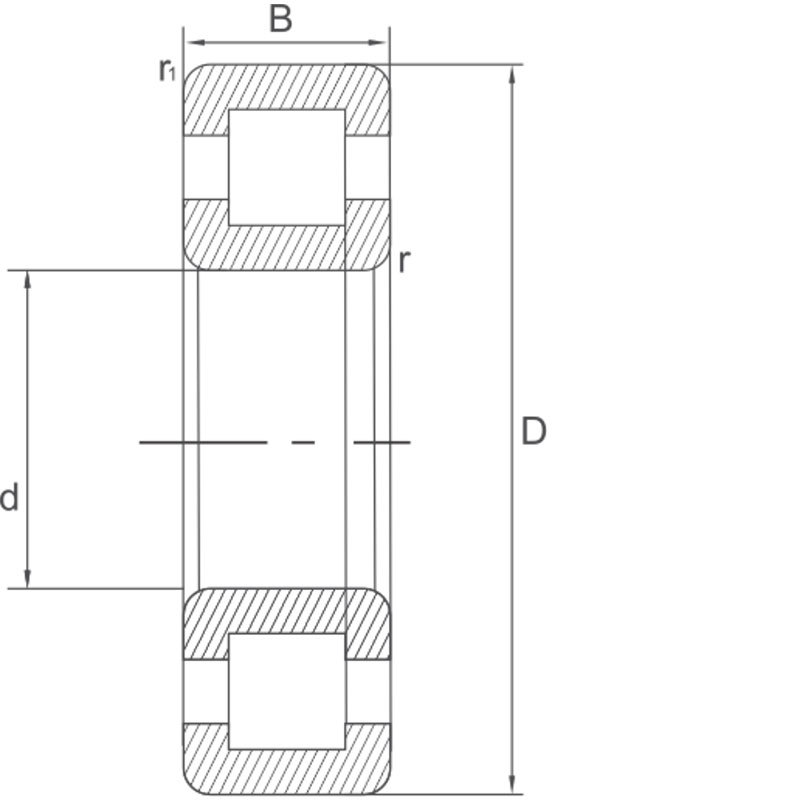

轴承代号 | 外型尺寸(mm) | 额定负荷(KN) | 极限转速(rpm) | 重量 (Kg) |
|||||||
新代号 | 老代号 | d | D | B | rsmin | r1smin | 动负荷 | 静负荷 | 油润滑 | 脂润滑 | Weight |
NJ205E | 42205E | 25 | 52 | 15 | 1.0 | 0.6 | 26.15 | 16.43 | 15000 | 12000 | 0.140 |
NUP205E | 92205E | 25 | 52 | 15 | 1.0 | 0.6 | 26.15 | 16.43 | 15000 | 12000 | 0.144 |
NJ206E | 42206E | 30 | 62 | 16 | 1.0 | 0.6 | 34.31 | 21.73 | 12000 | 9500 | 0.214 |
NUP206E | 92206E | 30 | 62 | 16 | 1.0 | 0.6 | 34.31 | 21.73 | 12000 | 9500 | 0.220 |
NJ207E | 42207E | 35 | 72 | 17 | 1.1 | 0.6 | 44.27 | 29.03 | 9900 | 8000 | 0.311 |
NUP207E | 92207E | 35 | 72 | 17 | 1.1 | 0.6 | 44.27 | 29.03 | 9900 | 8000 | 0.32 |
NJ208E | 42208E | 40 | 80 | 18 | 1.1 | 1.1 | 49.04 | 31.93 | 8800 | 7200 | 0.394 |
NUP208E | 92208E | 40 | 80 | 18 | 1.1 | 1.1 | 49.04 | 31.93 | 8800 | 7200 | 0.406 |
NJ209E | 42209E | 45 | 85 | 19 | 1.1 | 1.1 | 55.69 | 37.78 | 8200 | 6600 | 0.452 |
NUP209E | 92209E | 45 | 85 | 19 | 1.1 | 1.1 | 55.69 | 37.78 | 8200 | 6600 | 0.464 |
NJ210E | 42210E | 50 | 90 | 20 | 1.1 | 1.1 | 58.27 | 40.30 | 7600 | 6100 | 0.505 |
NUP210E | 92210E | 50 | 90 | 20 | 1.1 | 1.1 | 58.27 | 40.30 | 7600 | 6100 | 0.521 |
